电力行业
-
- 01

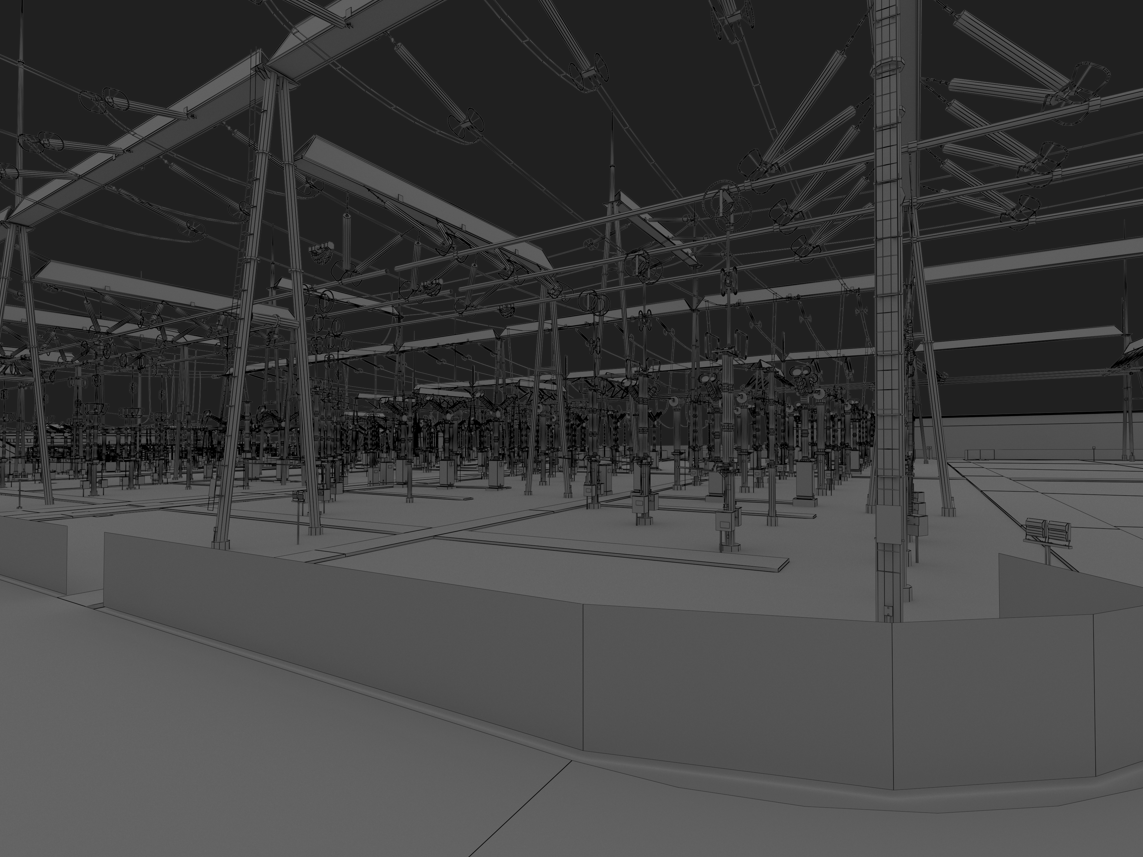

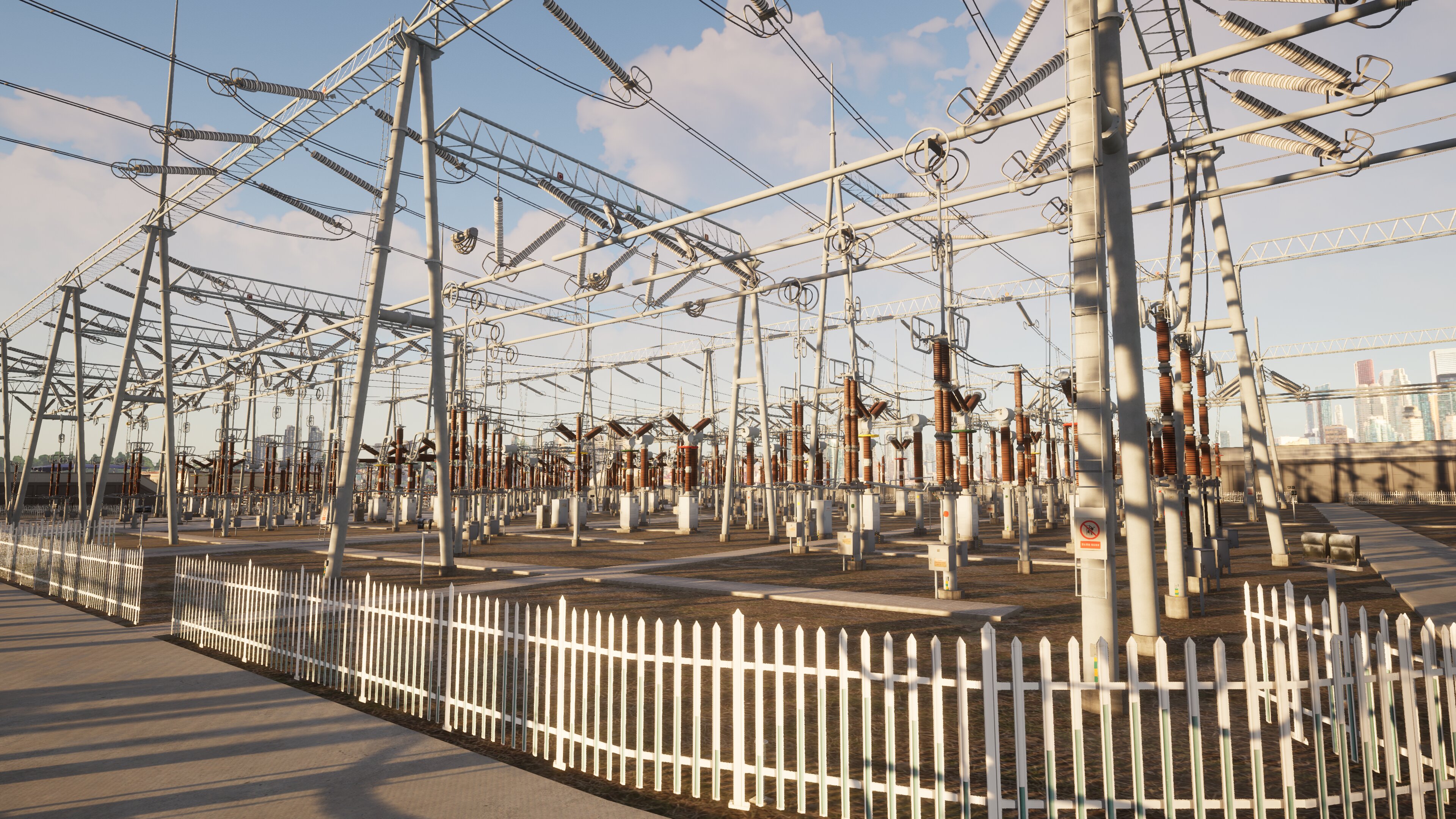

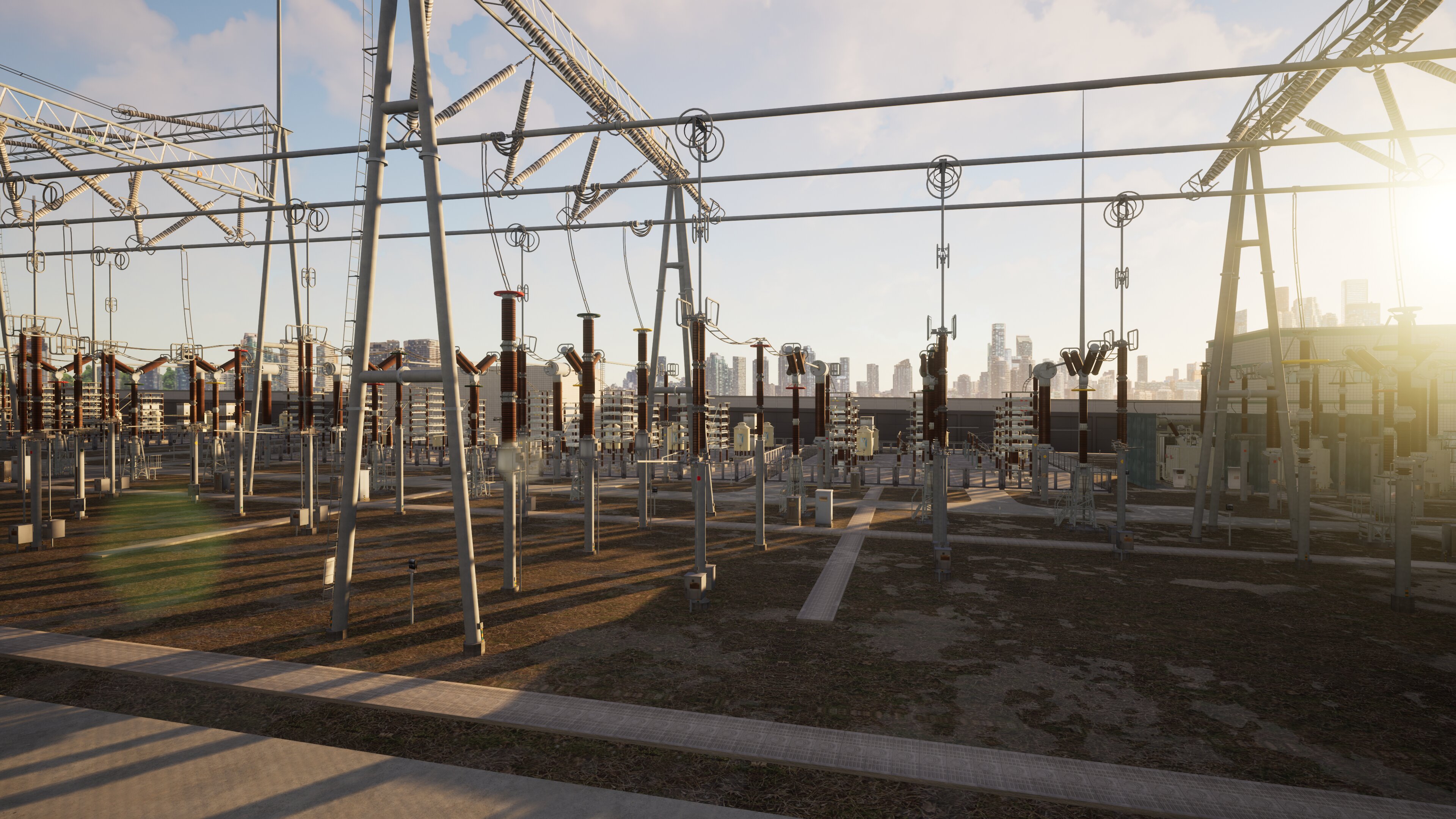

三维数字化技术在变电站和地下电力管廊的运用日益成为电力行业技术革新的重要组成部分。在电力变电站的三维可视化方面,通过使用丰富的图标图源和3D组态,可以建立动态的数字化变电站动态模型,搭建出一个变电站可视化系统。这种应用不仅提高了变电站管理的效率和准确性,还增强了对变电站运行状态的实时监控能力。基于三维扫描技术构建高精度地下电缆管廊及隧道的三维可视化场景,这种应用能够直观呈现电缆管廊运行参数及环境参数,助力实现系统远端监控与智能运维的可视化功能。这不仅提高了电力设施的运维效率,还增强了安全管理能力。
项目困难点
设备数量多、结构复杂和普通测绘设备效率低下
地下电力管廊和变电站作为电力系统的重要组成部分,其内部通常布置着大量且结构复杂的设备和管线。这些设备和管线的布局密集,不仅包括电缆、变压器、断路器等电力设备,还有通风、排水等辅助系统。在这种环境下,传统的测绘方法,如手工测量和二维绘图,往往效率低下,难以满足高精度和高效率的要求。这是因为传统方法需要大量的人力和时间来完成测量和绘制,而且在狭窄或难以接近的空间内进行精确测量尤其困难,容易出现误差。
三维激光扫描仪在短时间内就能完成大范围的扫描作业,大大减少了数据收集所需的时间。通过一次性扫描,能够收集到大量的数据,避免了多次现场测量的需要。三维激光扫描技术能够提供极高的测量精度,精确记录设备和管线的位置、尺寸和形状,为后续的设计、改造和维护提供可靠的数据支持。
二维数据无法直观体现现场海量数据
在地下电力管廊和变电站的管理与维护中,传统的二维数据和照片虽然能提供一定程度的信息,但在表达复杂设施的空间关系和细节方面往往不够直观和全面。这些传统资料很难完整地展示设备之间的精确位置关系、高度差异以及管线的走向,导致在规划、维护和故障诊断过程中可能出现信息解读不准确的问题。此外,二维图纸和照片在信息传递过程中也容易产生误解,增加了沟通成本和错误风险。
随着数字化技术的发展,尤其是三维激光扫描和三维建模技术的应用,地下电力管廊和变电站的数据表达变得更加直观和准确。数字化后的三维数据能够以高度真实的方式再现实际的设施环境,包括每个设备的具体位置、形状和尺寸,以及它们之间的空间关系。这些三维模型不仅为工程师和维护人员提供了一个可以从多个角度和不同层次深入观察和分析的虚拟环境,而且还支持精确测量和模拟分析,从而极大地提高了工作效率和决策的准确性。
此外,数字化的三维数据还支持高效的数据共享和协作。项目团队成员可以通过网络平台实时访问和交流三维模型信息,无论他们身处何地。这种数据共享机制加强了团队间的协作,缩短了项目周期,同时也降低了因信息传递不畅而导致的错误和返工。
