NimbleTrack-灵动式三维扫描系统
NimbleTrack-灵动式三维扫描系统
一.
产品简介｜INTORDUCTION

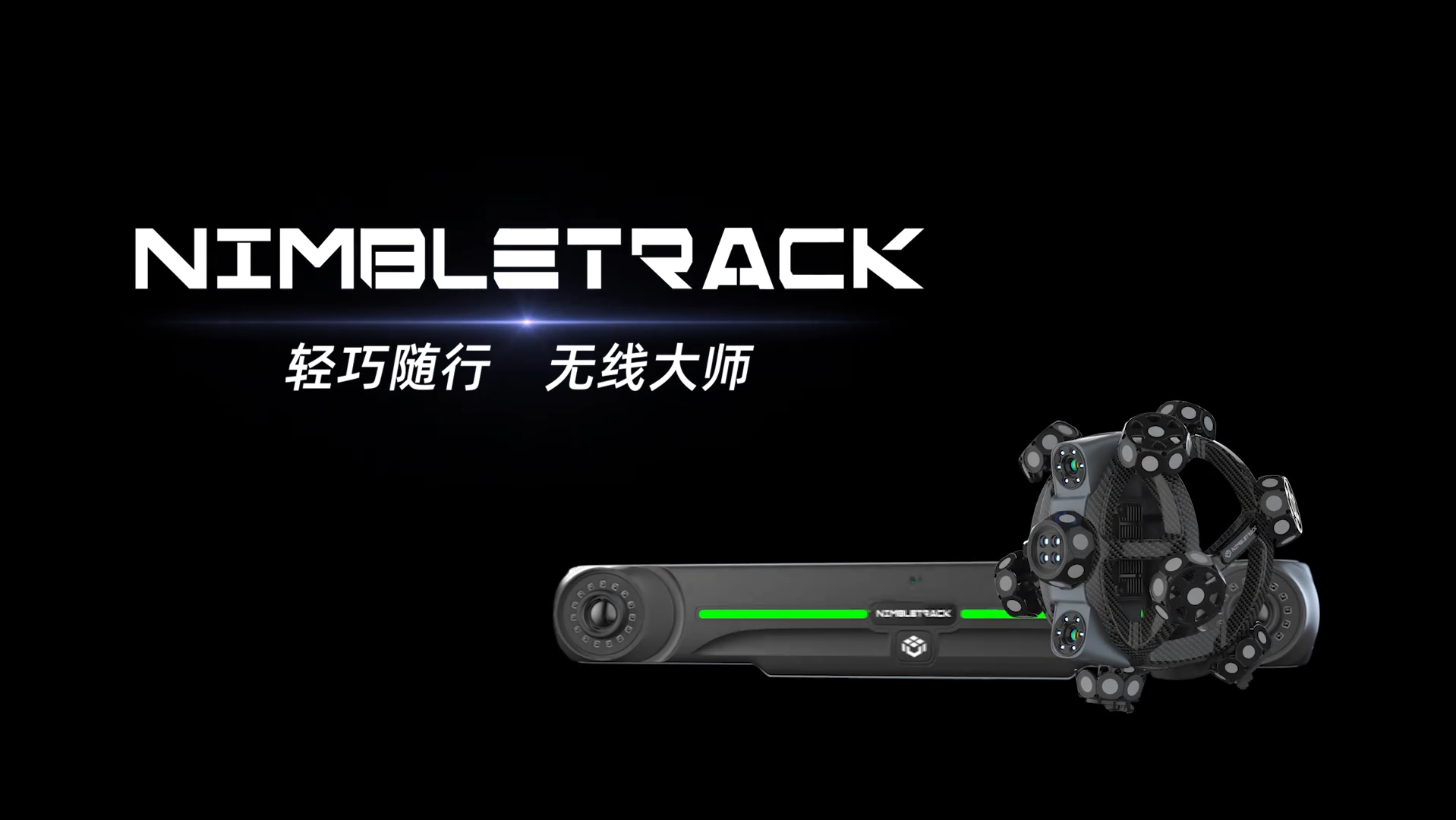

NimbleTrack三维扫描系统
智能无线NimbleTrack灵动式三维扫描系统，轻巧身型，自在随行，集全无线、不贴点、高精度、灵活便携等超凡性能于一身，率先迈入智能无线扫描新时代。
二.
产品特点｜FEATURES
扫描仪和跟踪器深度集成高性能芯片与嵌入式电池模组，实现了全域无线测量和高速稳定的数据传输，精准驾驭中小型测量场景。
整套系统巧妙融合了思看科技的自研生态圈，多种功能形态随心变幻，万般场景灵活应对，以极致技术成就极致性能。
01

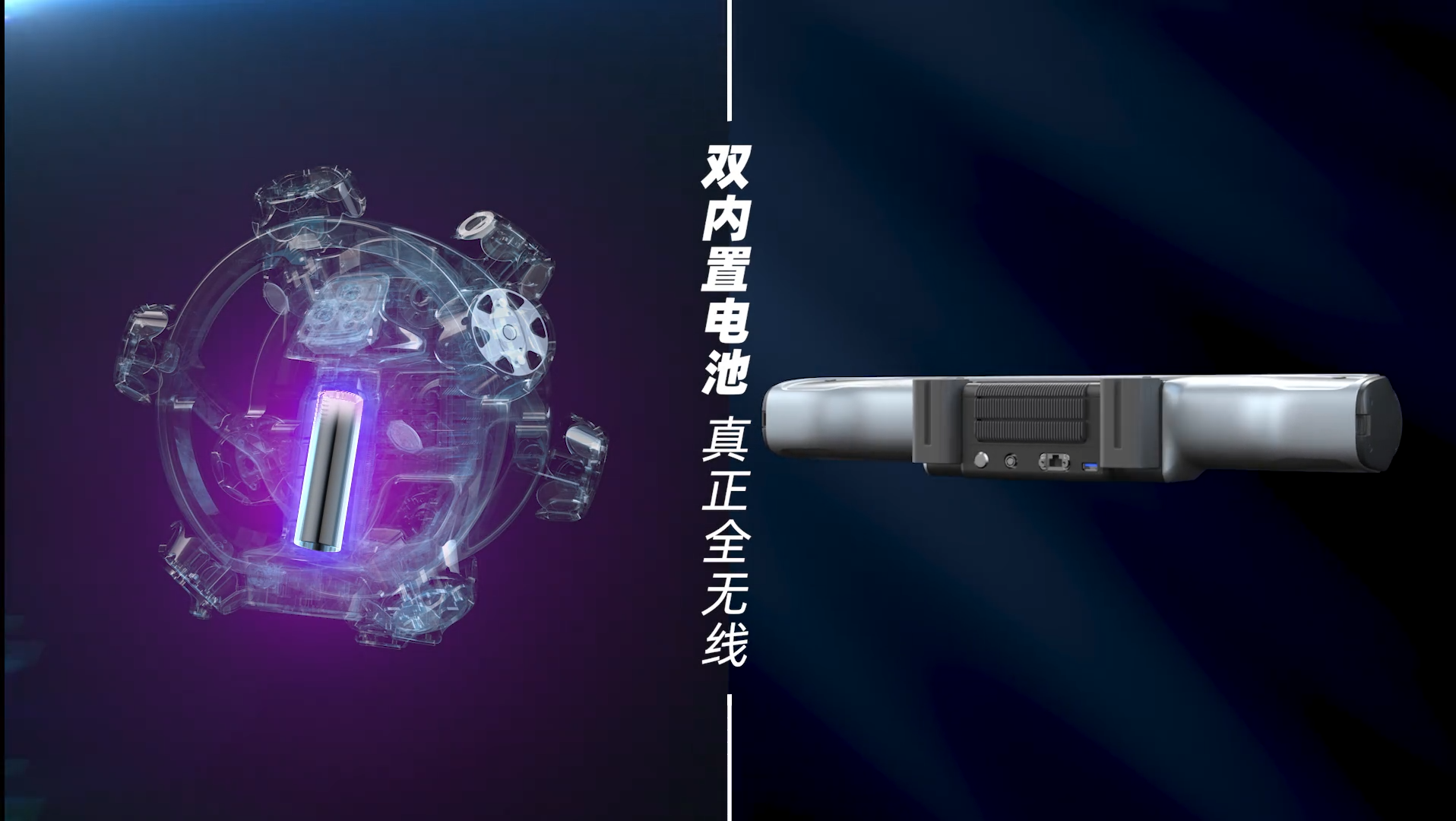

双内置电池 真正全无线

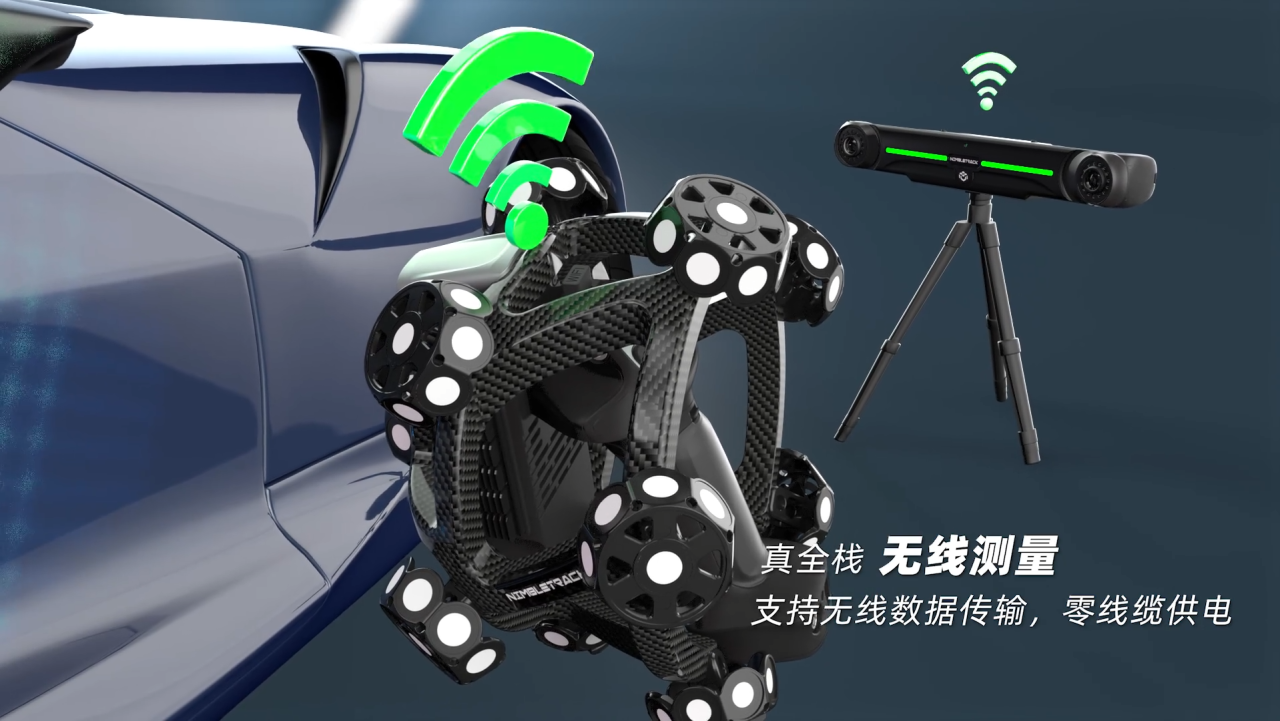

全无线三维扫描系统，无线数据传输、零线缆供电，可满足无电、用电不便等应用场景，开启工业计量无线新时代。
扫描仪隐藏式电池仓设计，优雅无束缚；跟踪器双循环电池仓设计，供电不间断，无线转站更顺畅。
02
双边缘计算 性能狂飙

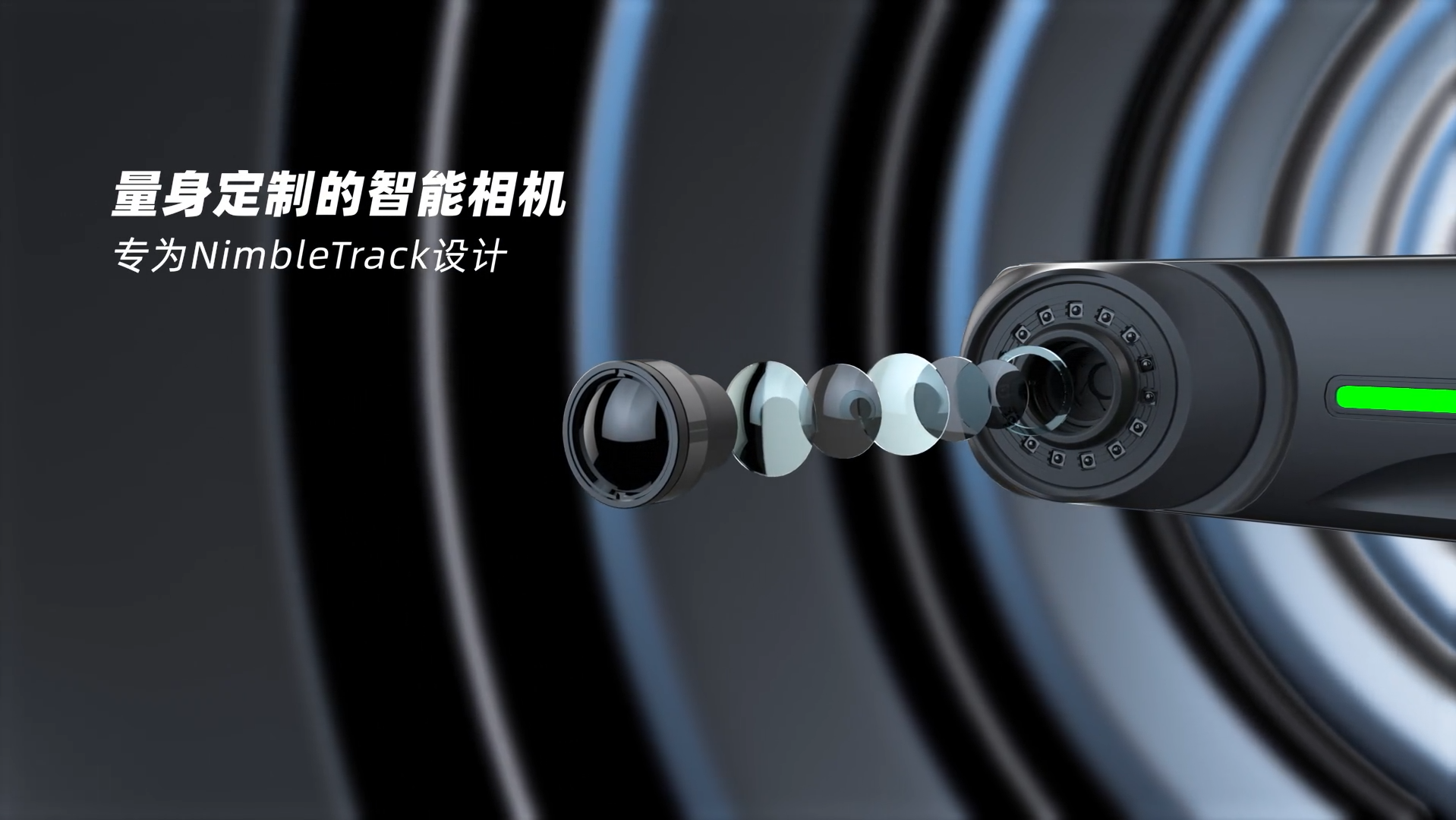

扫描仪和跟踪器均搭载新一代高性能边缘计算模组，运算效率跃升至全新高度，解锁120 FPS高帧率流畅测量体验，每一帧都行云流水，驾驭自如。
扫描时无需外接电源、贴点，与市面上现有的手持式三维扫描仪相比，整体扫描流程大幅简化，复杂场景更显从容，是当之无愧的效率担当。
03
轻装上阵 即开即扫
NimbleTrack超轻型机身，以极致细节重构性能想象，解锁性能美学的超然进化实力。
标配一体式便携安全防护箱，兼顾轻型化与紧凑型，容纳万象，灵动出鞘，带上它，即开即扫，尽显轻盈畅快之感。

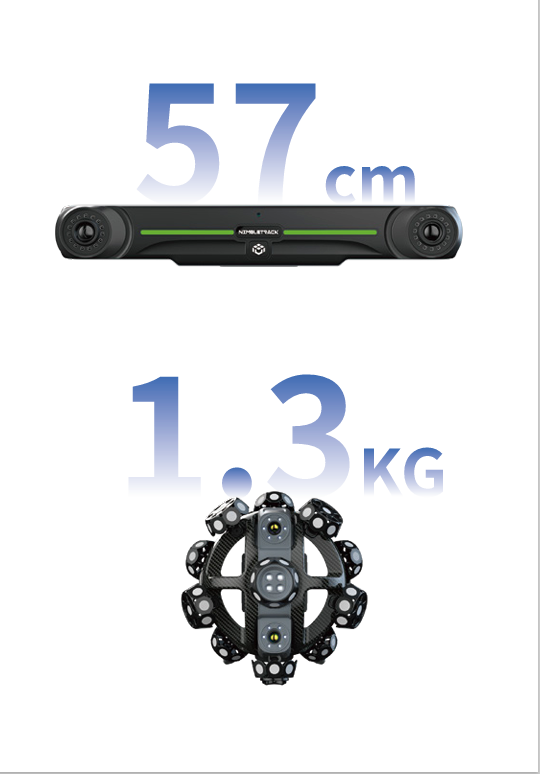

跟踪器仅重2.2kg，身长57cm，恣意穿梭于各类场景，轻装上阵；扫描仪仅重1.3kg，单手掌控游刃有余，轻松完成长时间测量任务。
04
一体成型 稳如堡垒

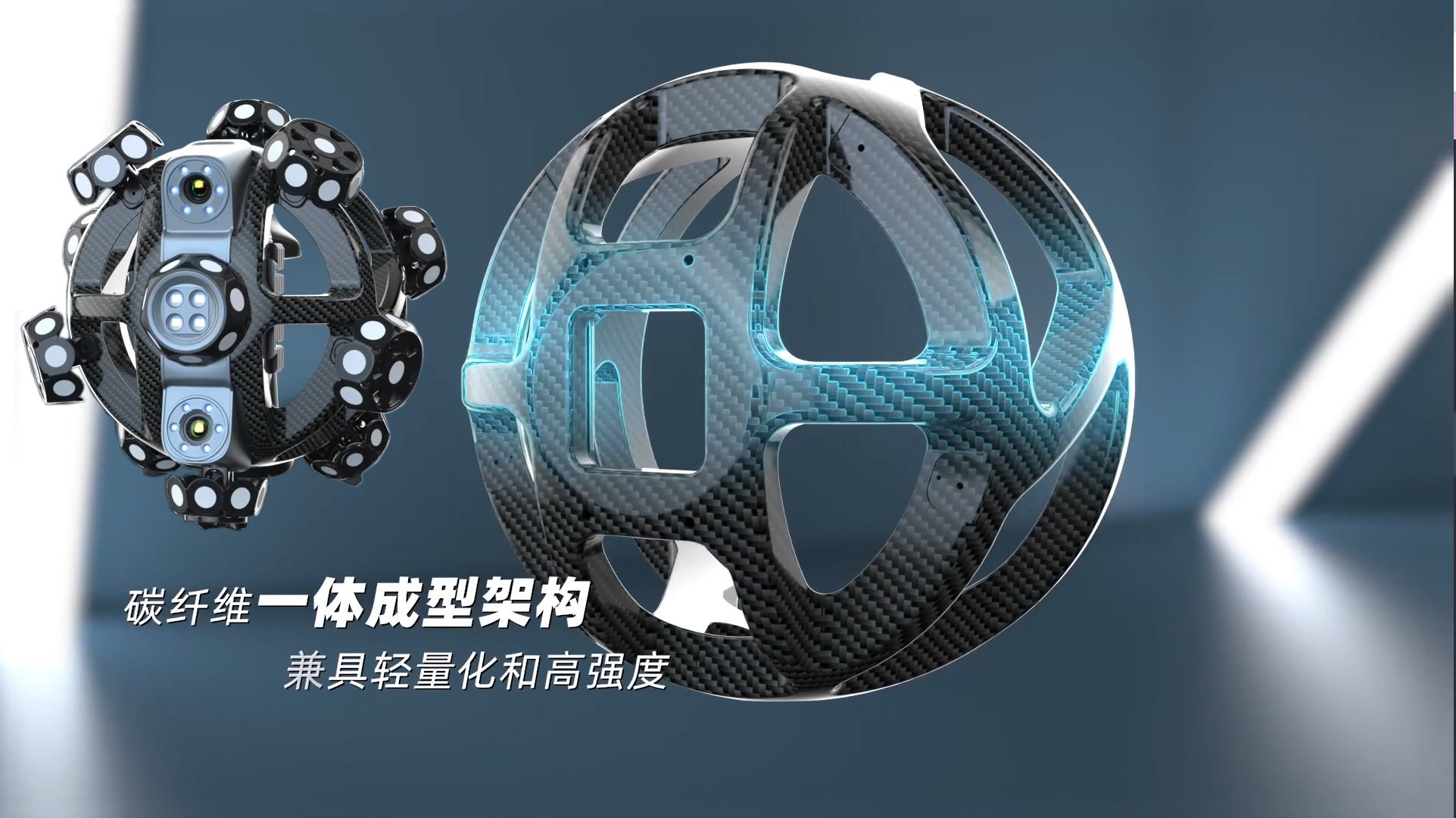

扫描仪采用全新的碳纤维框架一体成型技术，兼备轻量化和高强度性能，在加工工艺上颠覆了传统组装式框架的装配技术，实现了超高结构稳定度和超强温度稳定性，使得一次校准即可长时间内保持良好的精度范围，让每一次扫描都尽在掌控。
05
计量基因 精益求精
依托思看科技计量级产品成熟强大的系统架构和自研算法，最高精度可达0.025mm，在标准跟踪范围内，体积精度可达0.064 mm，精准有实力，还原肉眼可见的细微处，带给您工业级高精度扫描体验。
06
万般场景 挥洒自如
NimbleTrack小巧灵动，轻盈穿梭。面对狭小空间或视角遮挡处，扫描仪可无线单独使用，实现最高0.020 mm的高精度扫描；面对大范围测量场景，跟踪器即刻化身远距离红外标记点扫描利器，精准把控全局精度
07

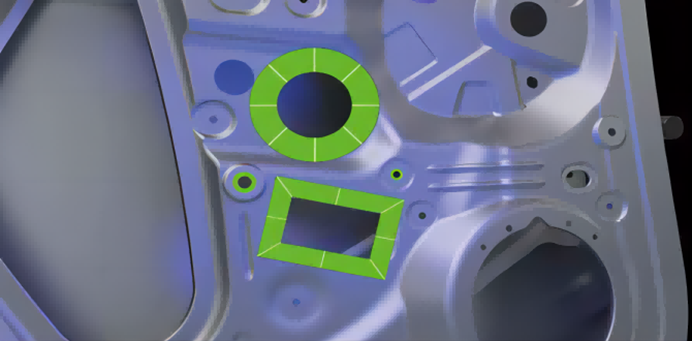

智能边界检测模块
可选配智能边界探测模块，利用高性能灰阶边缘算法，自动采集孔、槽、切边等特征的三维数据，快速获取高精度的尺寸和位置度信息。
08

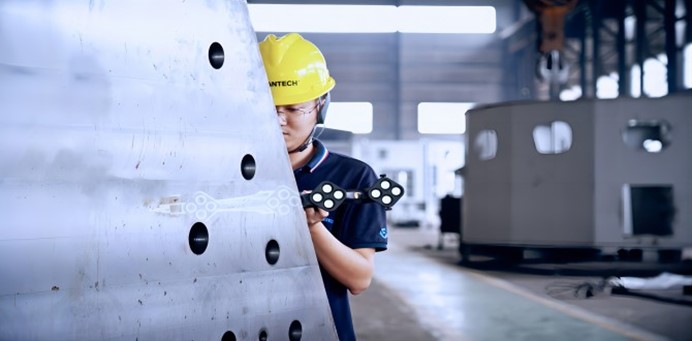

i-Probe500 跟踪式测量光笔
——
面对隐藏点或基准孔等难以触达之处，可选配便携式测量光笔i-Probe，设备支持有线或无线传输，为精密测量提供全方位的数字化解决方案。
09

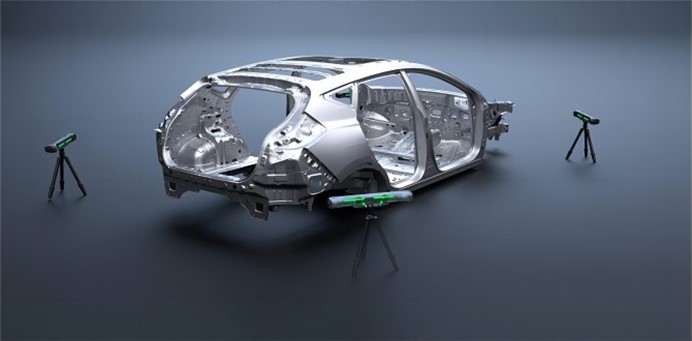

级联
支持多台跟踪器级联工作，大幅扩展扫描范围，有效应对大型工件扫描场景。
10

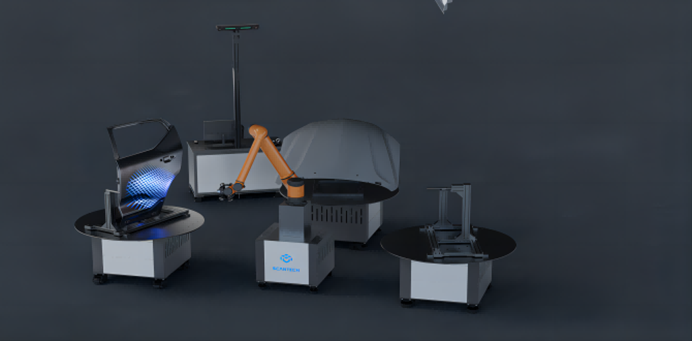

自动化
搭载全新定制化三维扫描仪，为自动化解决方案量身定制装夹方式，使其更加适配各类型机器人；360度均匀分布的标记点岛结构，实现全方位精准跟踪，打造高效的自动化批量检测系统。
三.
参数表｜PARAMETERS TABLE
|
参数表 |
||
|
型号 |
NimbleTrack-C |
|
|
扫描模式 |
高速扫描 |
34束交叉蓝色激光线 |
|
精细扫描 |
7束平行蓝色激光线 |
|
|
深孔扫描 |
额外1束蓝色激光线 |
|
|
精度（单扫描仪） |
最高0.020 mm |
|
|
精度(1)（跟踪式） |
最高0.025 mm |
|
|
单站跟踪距离 |
3200 mm |
|
|
体积精度(2)（距离跟踪器3.2 m） |
0.064 mm |
|
|
体积精度（配合MSCAN全局摄影测量系统） |
0.044 mm + 0.012 mm/m |
|
|
孔位置精度 |
0.050 mm |
|
|
激光类别 |
ClassⅡ(人眼安全) |
|
|
最高分辨率 |
0.020 mm |
|
|
基准距 |
300 mm |
|
|
景深 |
400 mm |
|
|
最大扫描面幅 |
500 mm × 600 mm |
|
|
扫描帧率 |
120 fps |
|
|
最高扫描速率 |
4,900,000次测量/秒 |
|
|
扫描仪重量 |
1.3kg（设备主体） |
|
|
1.4kg（含电池和无线模块） |
||
|
跟踪器尺寸 |
570mm × 87mm × 94mm |
|
|
跟踪器重量 |
2.2kg（设备主体） |
|
|
2.6kg（含电池和无线模块） |
||
|
防水箱尺寸 |
1000mm × 425mm × 280mm |
|
|
输出格式 |
.stl, .obj, .ply, .asc, .igs, .txt, .mk2, .umk等 |
|
|
工作温度 |
-10°C–40°C |
|
|
工作湿度（非冷凝） |
10-90% RH |
|
|
无线工作模式 |
单扫描仪、单跟踪器、跟踪器+扫描仪、跟踪器+光笔、无线级联、边界探测 |
|
|
无线标准 |
802.11a/n/ac |
|
|
通信接口 |
USB3-B，千兆网口 |
|
