上海市优秀历史建筑“一栋一册”测绘项目

1、获取三维点云数据

使用高精度的地面站扫描仪通过逐站推进方式在建筑外部及内部进行扫描，获取完整的建筑三维信息，通过软件将地面站信息进行精细拼接，并导出完整的1:1的建筑点云。

2、生成底图

将点云导入PointCab软件并截取所需绘制的截面信息，将点云截面生成可导入CAD中的DWG底图文件。

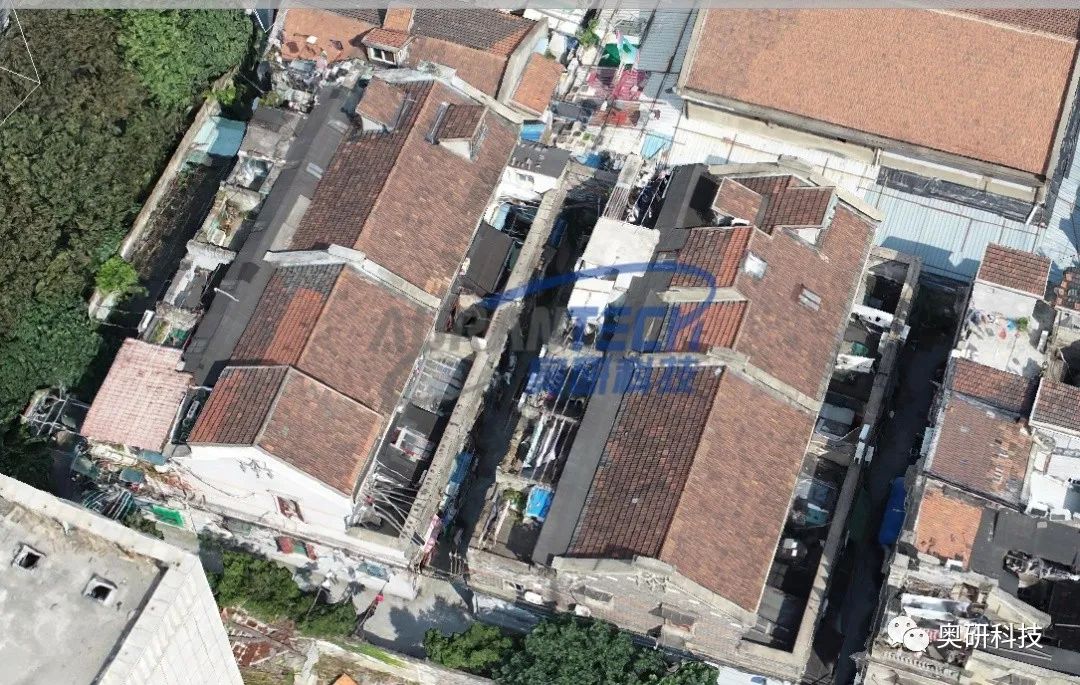

3、航飞模型

通过无人机航飞将测区生成空三模型,在模型上可以进行立体测量并通过模型生成正摄投影绘制建筑的屋顶图。

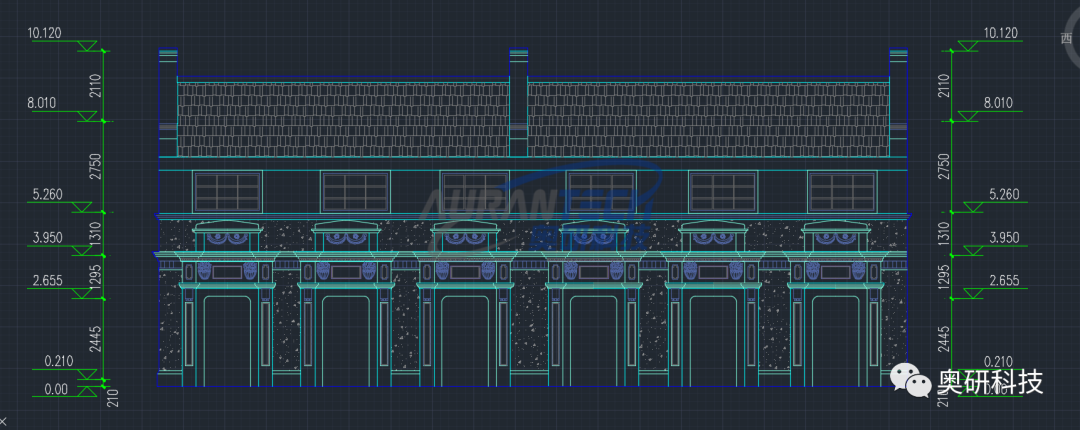

4、绘制CAD图

通过生成的CAD底图中可直接在CAD中描绘出建筑的平立剖并最终添加轴网、标注、剖切符号等信息完善完整的现状图。

项目总结
