上海优秀历史建筑“一幢一册”数字化存档
一、项目简介：
优秀历史建筑 “一幢一册”
阅读老建筑，在上海已成新时尚；在城市发展中，历保方式也在不断更新，针对建筑风格多样、面广量大的特点，上海启动“一幢一册”保护档案编制；本次案例项目是按照上海优秀历史建筑“一幢一册”测绘要求来开展作业,通过三维激光扫描将建筑内外部信息完整的复刻后通过软件绘制建筑的现状图。
二、作业流程：
1.地面站扫描仪获取建筑外围三维点云数据
使用高精度的地面站扫描仪通过逐站推进方式在建筑外部进行扫描，获取完整的建筑三维信息，通过软件将地面站信息进行精细拼接，并导出完整的1:1的建筑点云。

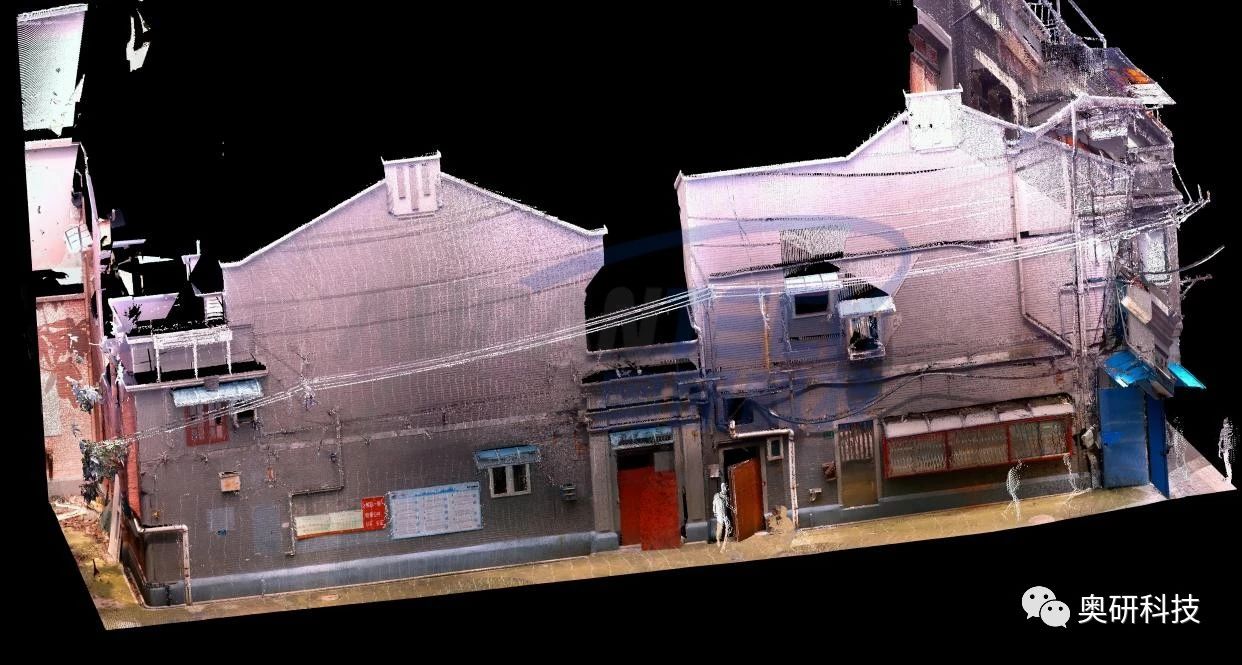

项目现场点云
2.使用移动式扫描仪获取建筑内部三维点云
室内由于项目要求精度低，我们采用精度满足项目要求的效率更高的移动式扫描仪进行扫描，获取建筑室内的三维信息。
3.生成底图
将室内、外的点云分别导入PointCab软件并截取所需绘制的截面信息，将点云截面生成可导入CAD中的DWG底图文

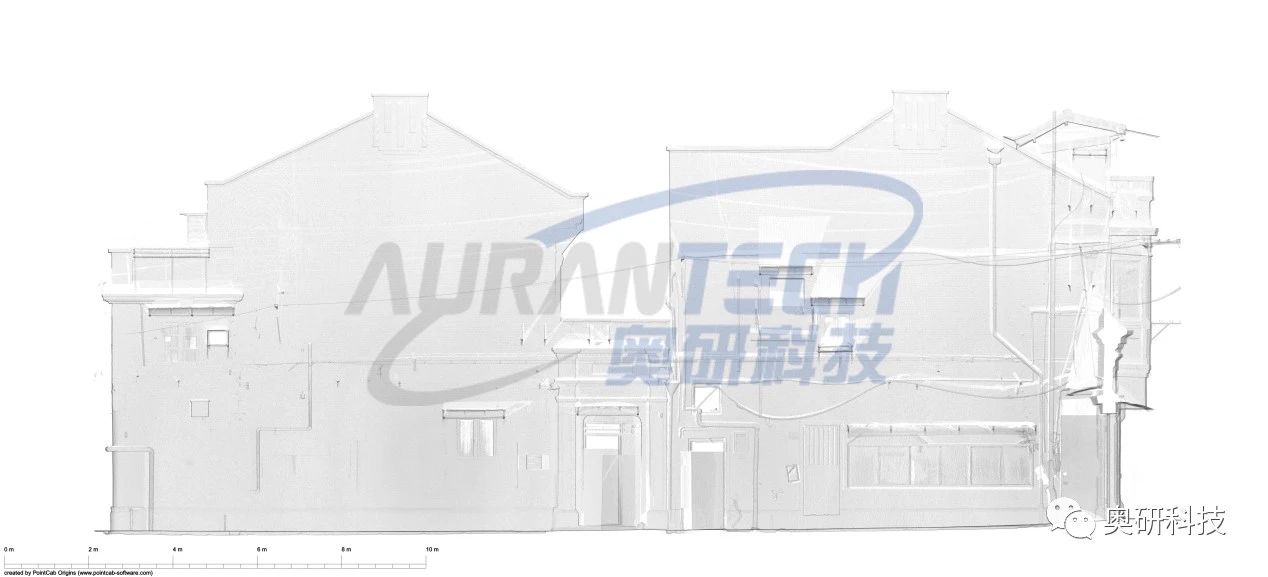

截取外立面

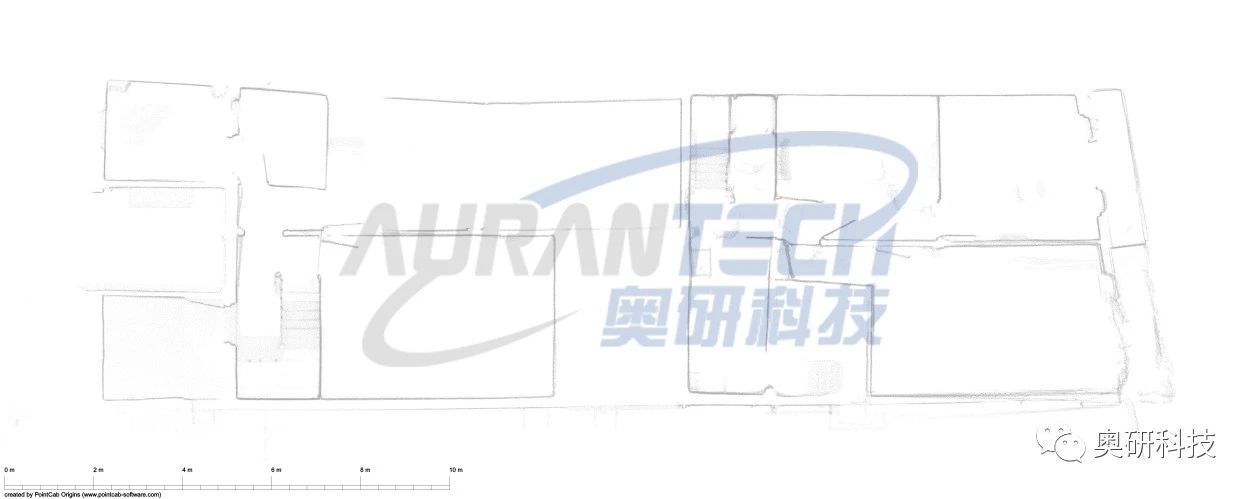

截取平面信息
4.航飞模型
通过无人机航飞摄影将测区生成空三模型,在模型上可以进行立体测量并通过模型生成正摄投影绘制建筑的屋顶
空三模型
5.空地数据融合
通过空三解算倾斜航飞的点云即可转换至扫描点云的坐标系中，将地面和航飞的点云融合即可得到完整度较高的三维数据。

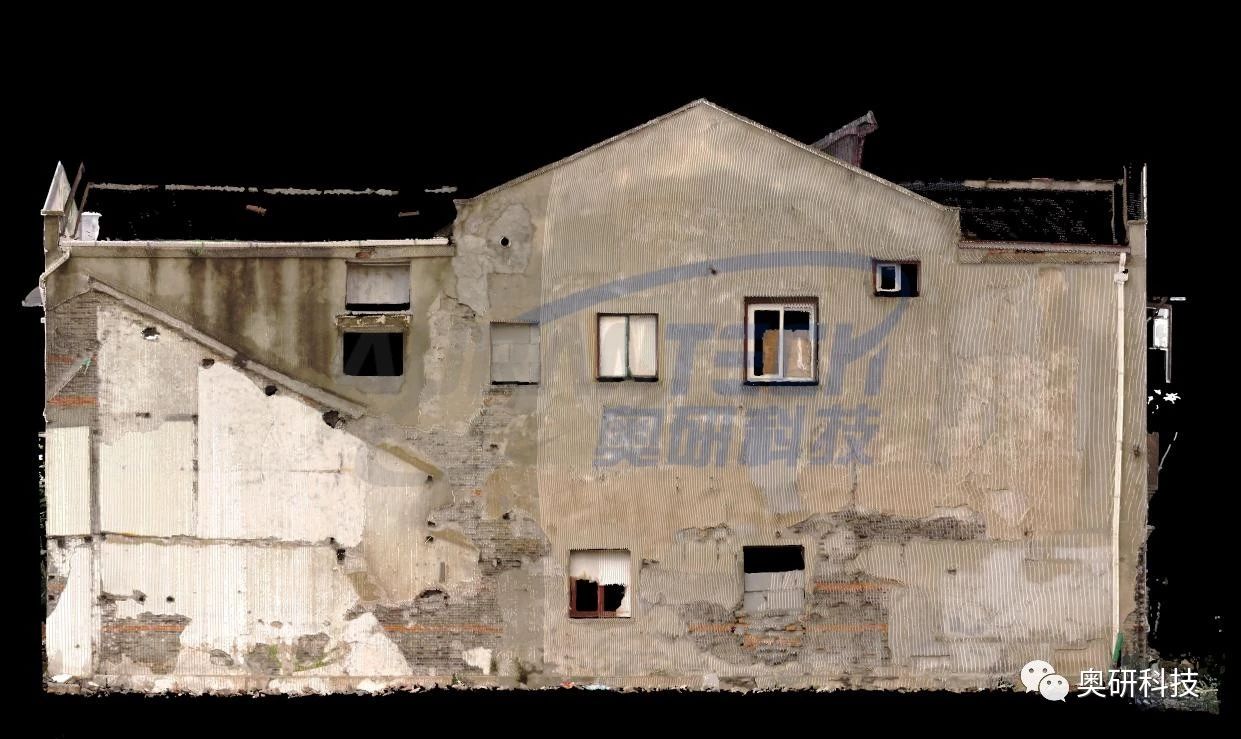

融合航飞数据前的立面点云（缺少屋顶信息）

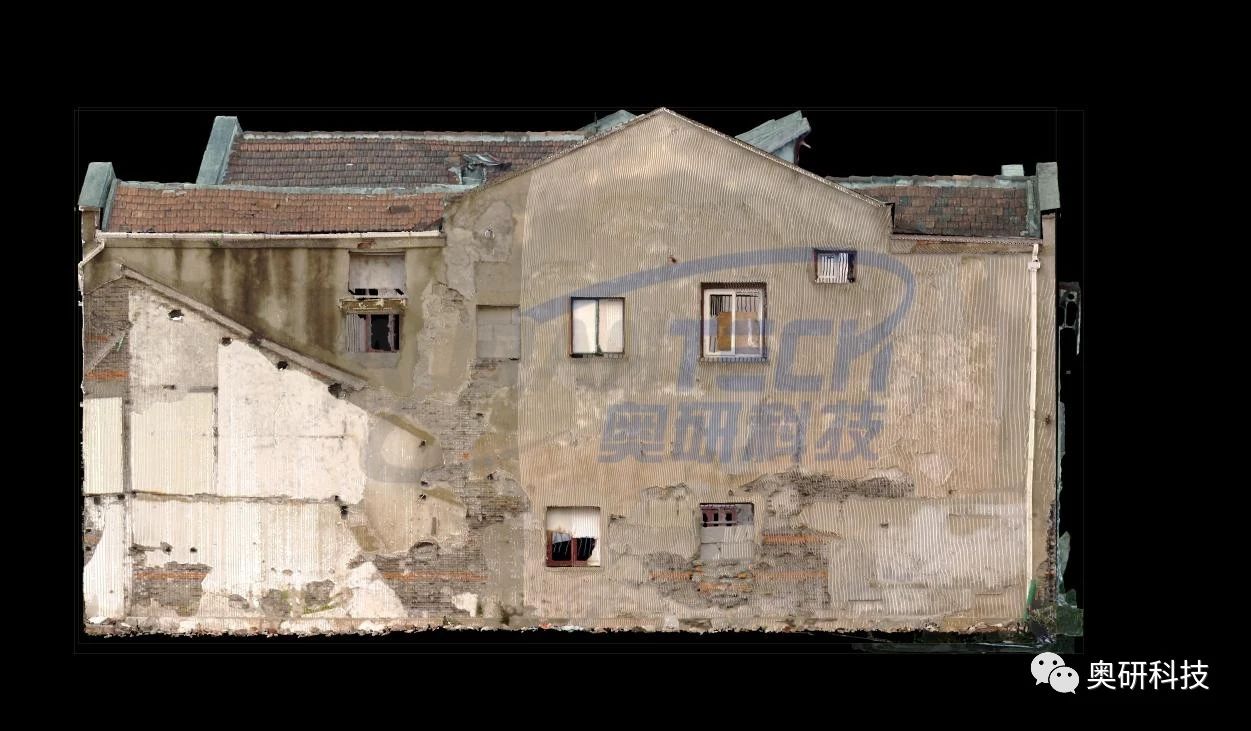

融合航飞数据后的立面点云
通过无人机倾斜航飞和地面扫描仪的结合能够完整获取复杂建筑环境的三维数据，为项目成果的顺利生产提供了有力的保证。
6.绘制CAD图
通过生成的CAD底图中可直接在CAD中描绘出建筑的平、立面并最终添加轴网、标注、符号等信息完善完整的现状图。

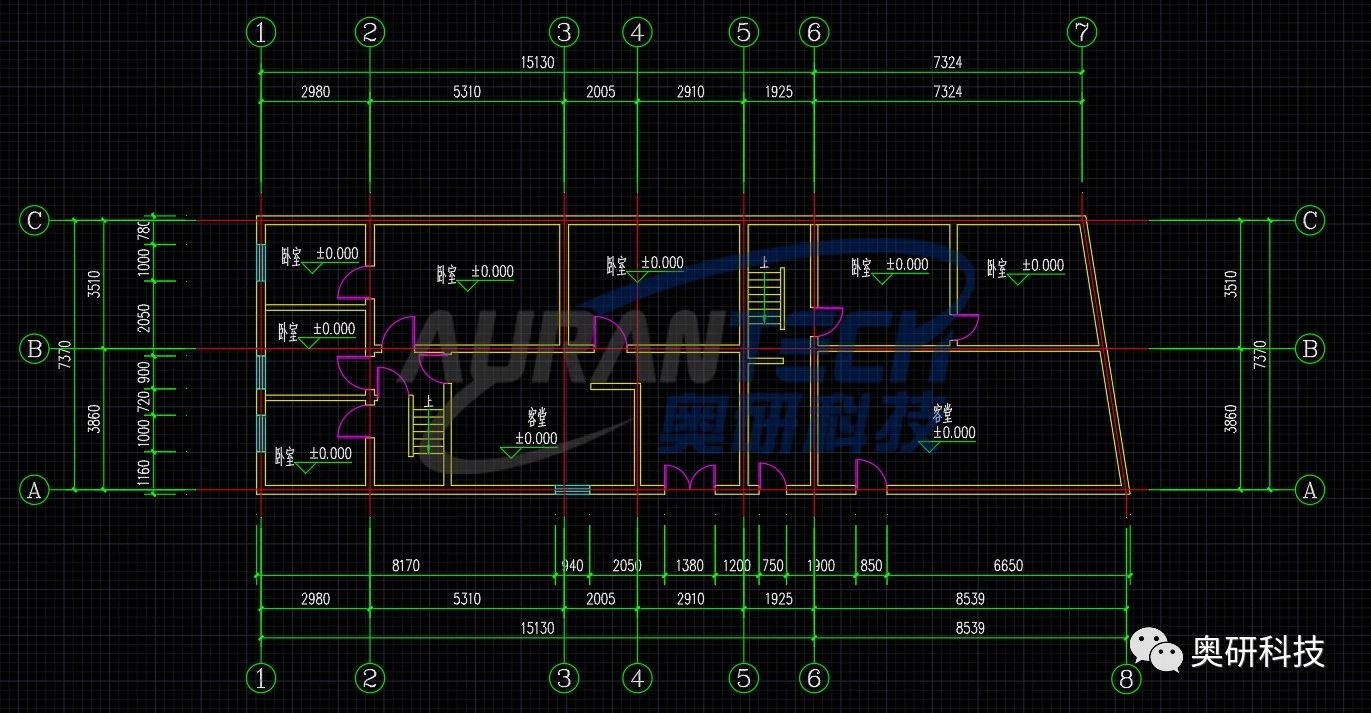

建筑平面图

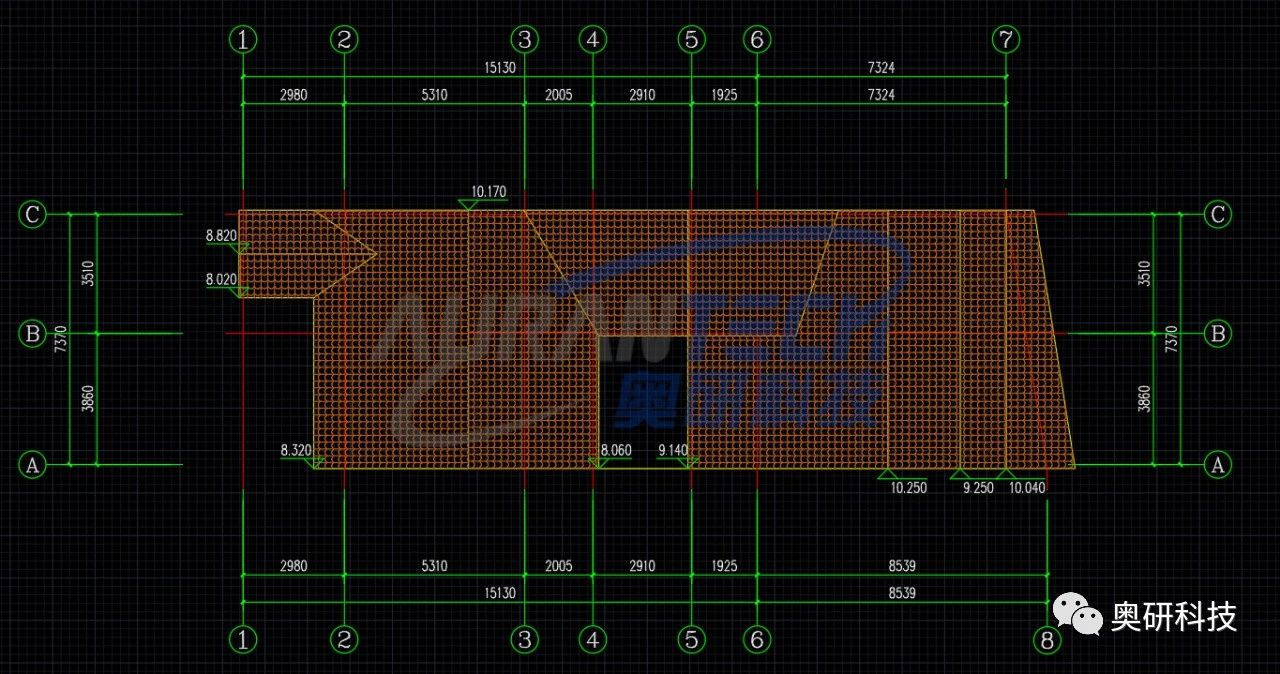

屋顶平面图

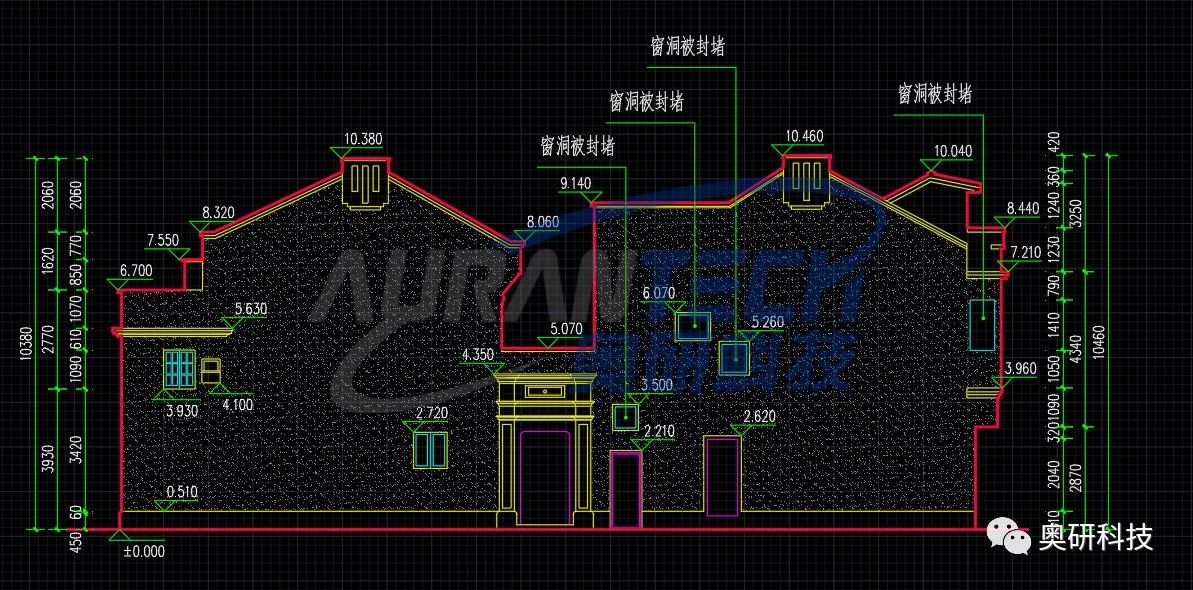

建筑立面图
三、结语:
三维激光扫描技术可以将整个建筑结构全部采集,根据项目需求使用不同的设备进行采集，在采集的点云上提取不同要素,以提供数据进行绘制平、立面。
